Опис

Технічні параметри та розмірні характеристики обертових центрів Meccanica Scotti Italy з конусом Морзе №4 (КМ4 / MK4):

Основні розміри (стандартні серії КМ4, наприклад, серія SP або POWER):

Конус Морзе: MK4 (КМ4).
Діаметр корпусу (головки) (\varnothing A): ~70 мм
Діаметр робочої частини/шийки (\varnothing B): ~35 мм.
Кут вершини центру: 60° (стандарт).
Биття (точність): Високоточні моделі забезпечують радіальне биття в межах 0,005 мм.

Конструкція підшипників та навантаження:

Схема розміщення підшипників: Виробник використовує комбіновану прецизійну підшипникову групу (як правило, поєднання завзято-радіальних радіално-упорних підшипників та голчастих або радіальних шарикопідшипників у хвостовій та головній частині). Така схема розрахована на одночасне сприйняття високих радіальних та осьових навантажень від маси заготовки та сили різання.
Максимальні навантаження для КМ4:
Осьове навантаження (тяга): до ~28000 Н (залежно від модифікації та обертів).
Радіальне навантаження: до ~15000 Н .
Максимальна швидкість обертання: Для серій високої швидкості (SP) — до 5000 об/хв.

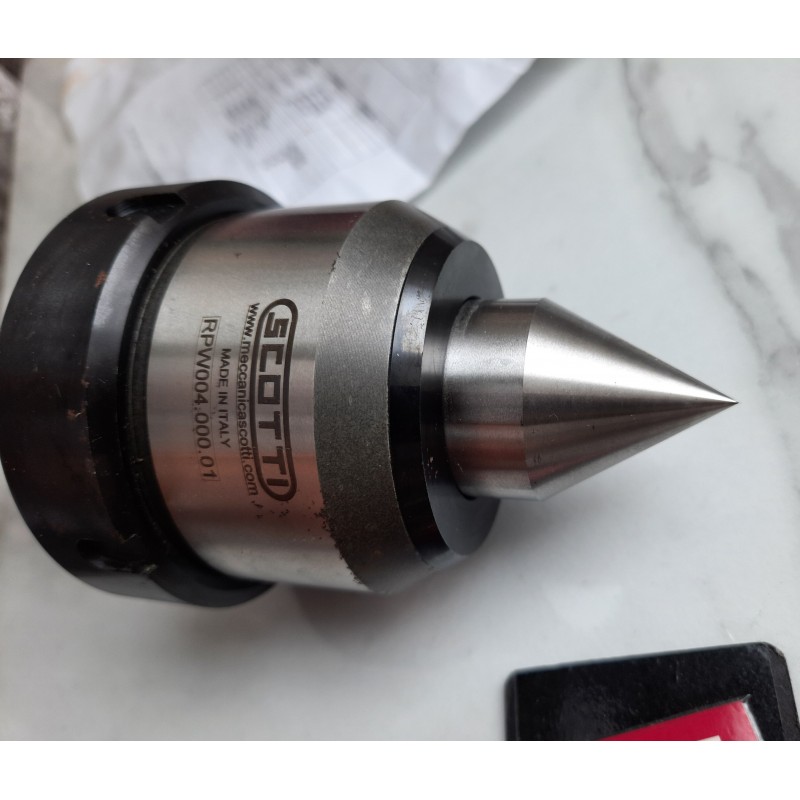

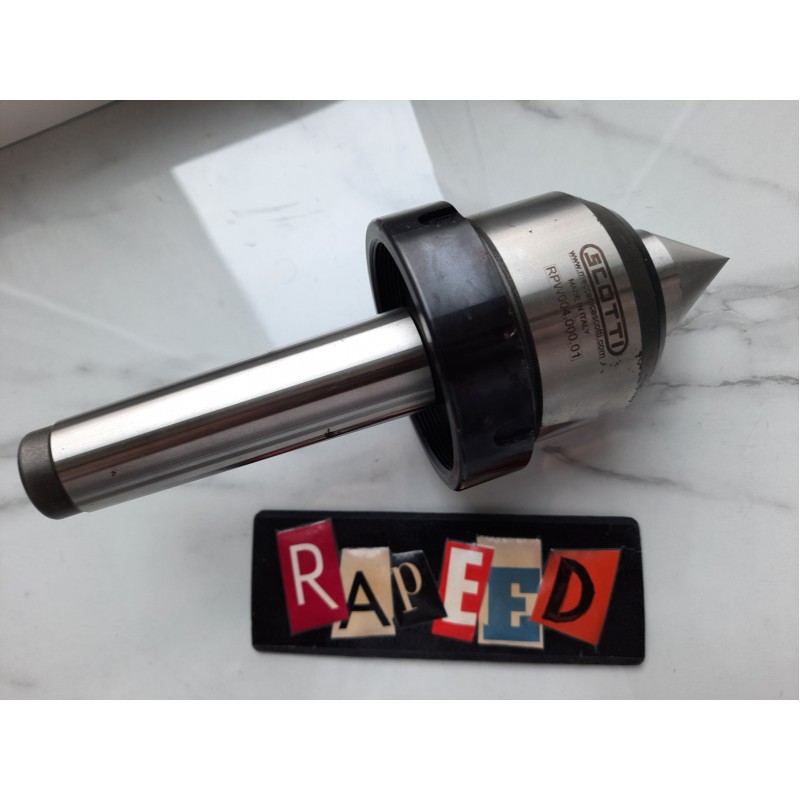

Ось детальна технічна документація та специфікація для обертового центру Meccanica Scotti серия POWER 4 (модель RPW004.000.01 з кутом вершини 60°), згідно документу:

Загальні характеристики

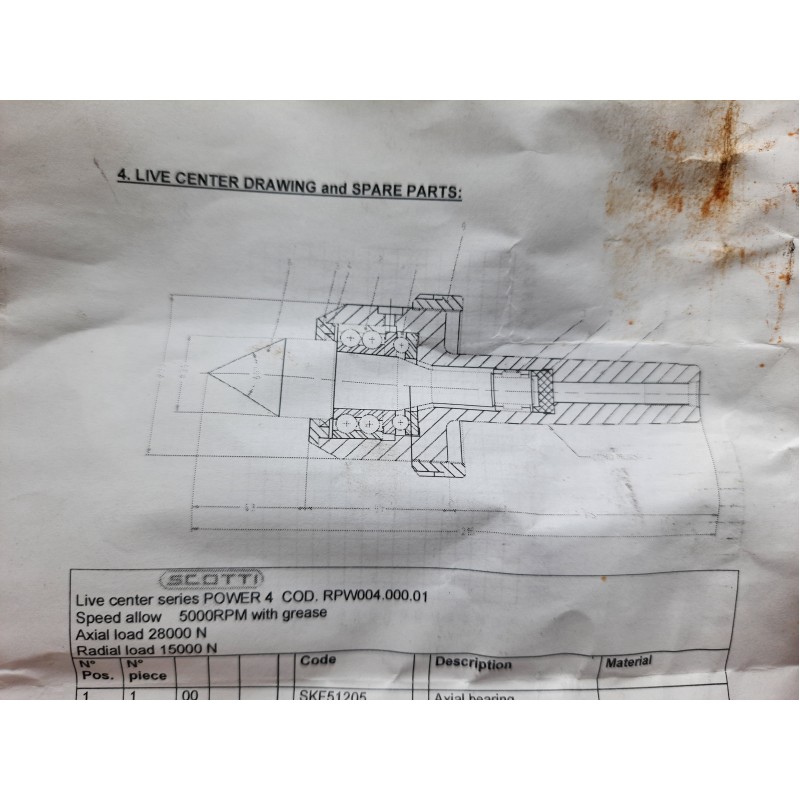

Схема розміщення підшипників та специфікація деталей (Spare Parts)

Згідно з кресленням та специфікацією виробника, в конструкції використовуються такі підшипники та компоненти:

Код Тип підшипника Опис компонента (Description) Матеріал

SKF 51205 Упорний підшипник (Axial bearing)

SKF 3205 Дворядний радіално-упорний шарикопідшипник (Double row angular contact ball bearing)

SKF NK 12/16 Голчастий підшипник без внутрішнього кільця (Needle roller bearing without inner race)

NA G35-42-4 Ущільнення / Сальник (Seal)

RPW004.002.01 Корпус (Body)Сталь 18NiCrMo5

RPW004.001.01 Наконечник / Вістря під 30°/60° (Point at 30°/60°)Сталь 18NiCrMo5

RPW004.003.01 Захисна кришка (Cover)Сталь C45

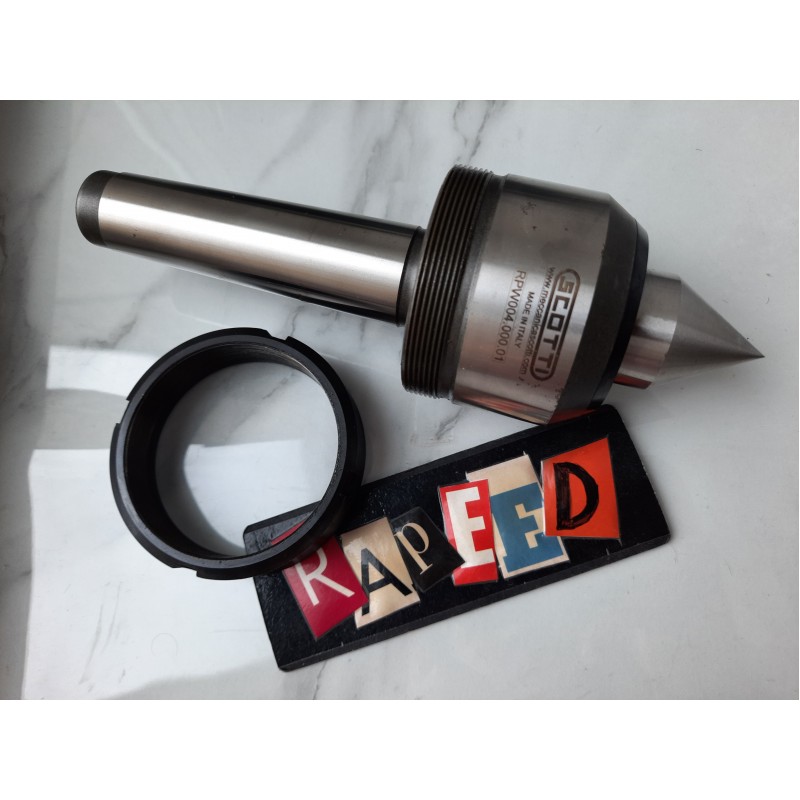

RPW004.005.00 Гайка демонтажна / вижимна (Extraction nut)Сталь C45

RPW004.004.01 Кільця / кришка підшипника для випресовування (Cover for bearing extraction)Сталь C45

Призначення: Встановлення на токарні верстати з ЧПК та універсальні верстати (зокрема розроблено для використання на верстатах виробництва GRAZIANO Tortona S.p.A.).

Максимальна швидкість обертання: до 5000 об/хв (за умови правильного змащення та сумісних осьових/радіальних навантажень).

Допустимі навантаження:
Осьове навантаження (Axial load): до 28000 Н.
Радіальне навантаження (Radial load): до 15000 Н.
Точність (биття): Максимальне радіальне биття (ексцентриситет) у точці центру становить не більше 0,005 мм.

Рекомендації з обслуговування та змащування (Maintenance)Періодичність обслуговування: Очищення та перевірку підшипників рекомендується проводити кожні 2000 годин робочого часу.Рекомендоване мастило: Використовувати мінеральне літій-кальцієве мастило з додаванням комплексного олійного PTFE (наприклад, MANTEK Mineral lithium-calcium complex oil PTFE від постачальника Mantek divisione NCH Italia S.R.L.).

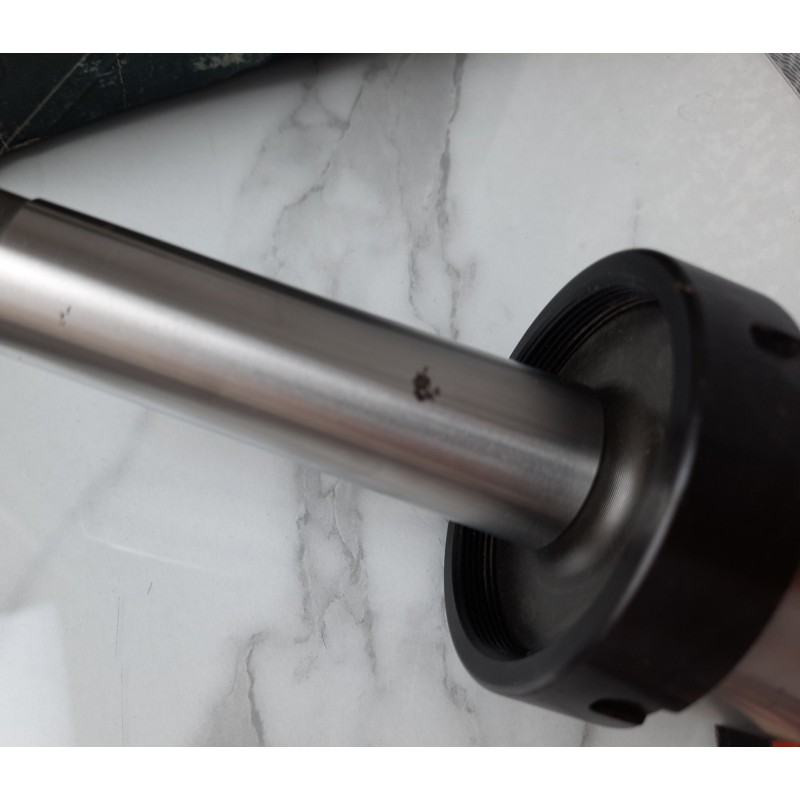

Легке б/у, сліди неправильного зберігання
Made in Italy
