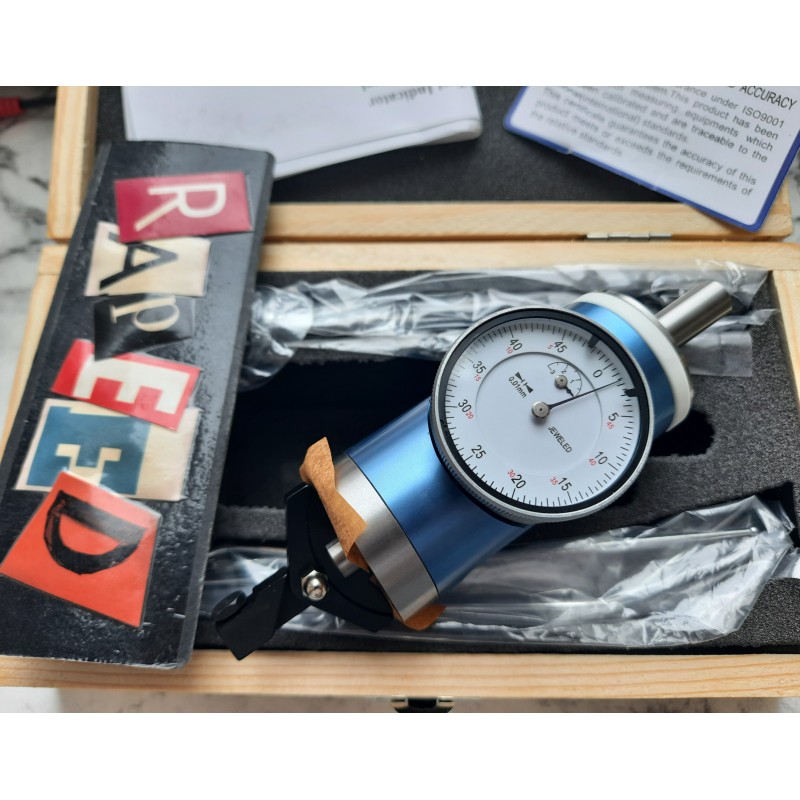

Центрошукач індикаторний верстатний 0-3
Призначений для швидкого та точного виставлення деталі відносно осі шпинделя на фрезерному верстаті. Інструмент дозволяє досягти високої точності позиціонування шляхом динамічного обкатування.

Ручка завдовжки 160 мм, діаметром 4 мм.
Індикаторний центрошукач використовується для швидкого центрування заготовок на фрезерному верстаті.
Працює під будь-яким кутом від вертикалі до горизонталі без змін.
Внутрішнє або зовнішнє центрування.
Міцний металевий корпус.
Рекомендується максимальна швидкість не більше 800 об/хв.

Щуп мм	Вимірювання діаметра, мм	Точність, мм
Вигнутий щуп 40	Ø 0-60	0.015
Вигнутий щуп 90	Ø 0-160	0.02
Вигнутий щуп 140	Ø 0-250	0.03
Прямий щуп 40	Ø3.2-80	0.015
Прямий щуп 90	Ø3.2-180	0.02
Прямий щуп 140	Ø3.2-280	0.03
Щуп із центральною точкою 50	Ø0-2.8	0.015

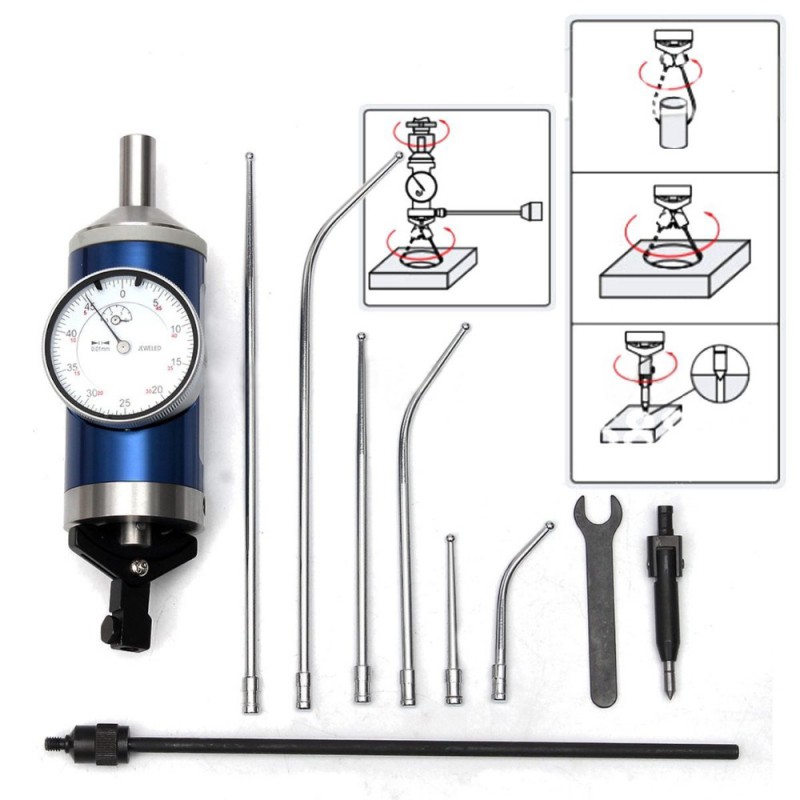

У набір входить:

Індикатор 0-3 мм.

Вигнутий щуп: 40/90/140 мм.

Прямий щуп: 40/90/140 мм.

Щуп із центральною точкою: 50 мм.

Зверніть увагу! При роботі з центрошукачами індикаторного типу попередній натяг вибирається з розрахунку величини ходу стрілки для охоплення різниці в співвісності шпинделя і отвору, що обкатується. Величина ця не визначається ні виробником, ні досвідом роботи. Зазвичай дається попередній натяг від 0.5 мм до 1.0 мм.

Даний центрошукач не призначений для виміру відхилення осі шпинделя від осі деталі. Коли включаємо обертання шпинделя, то шляхом переміщення X і Y домагаємося усунення відхилення стрілки. Тобто. щоб при обертанні стрілка залишалася на місці.

Характеристики:

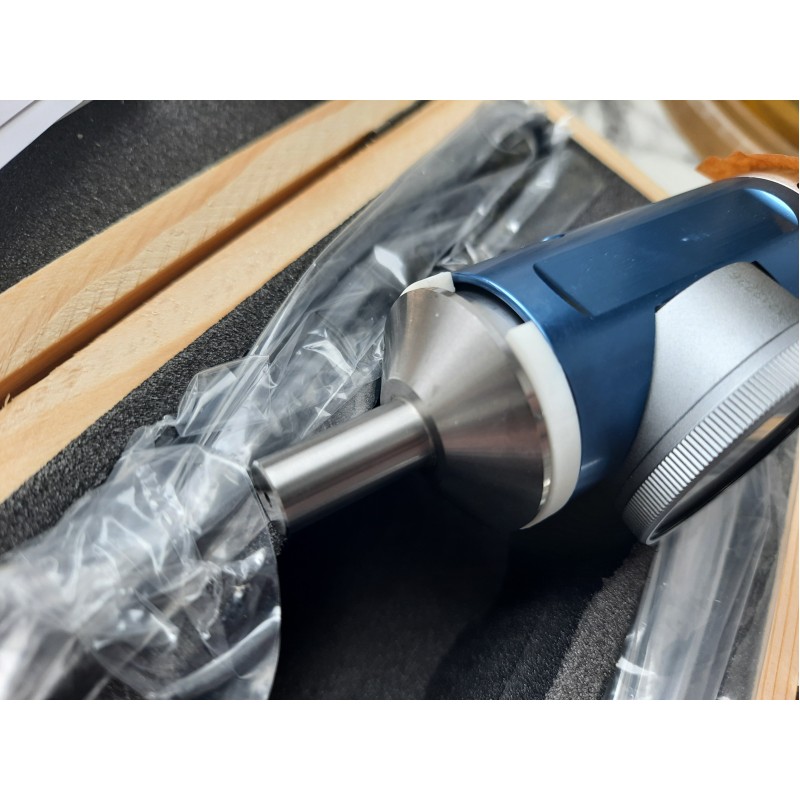

Хвостовик:10мм
Матеріал: сталь
Колір: сірий, синій
Діапазон: 0-3 мм
Точність: 0.015 мм

Виробник: Китай
