Прецизійна розточувальна система MTB4-NBH2084X (8–320 мм)

Професійний комплект для чистового та напівчистового розточування отворів високої точності. Система розрахована на роботу в діапазоні до 2600 об/хв із точністю обробки 0,005–0,008 мм.

Конструктивні та технічні переваги:

• Безгвинтовий закритий механізм: Подача повзуна здійснюється через внутрішній механізм за допомогою торцевого ключа та лімбового кільця. Відсутність зовнішнього регулювального гвинта захищає вузол від заклинювання дрібною стружкою, пилом та МОР.
• Безлюфтовий ексцентрик: Забезпечує плавну мікрометричну подналадку з точністю 0,005 мм без ризику люфтів та заклинювання під навантаженням.

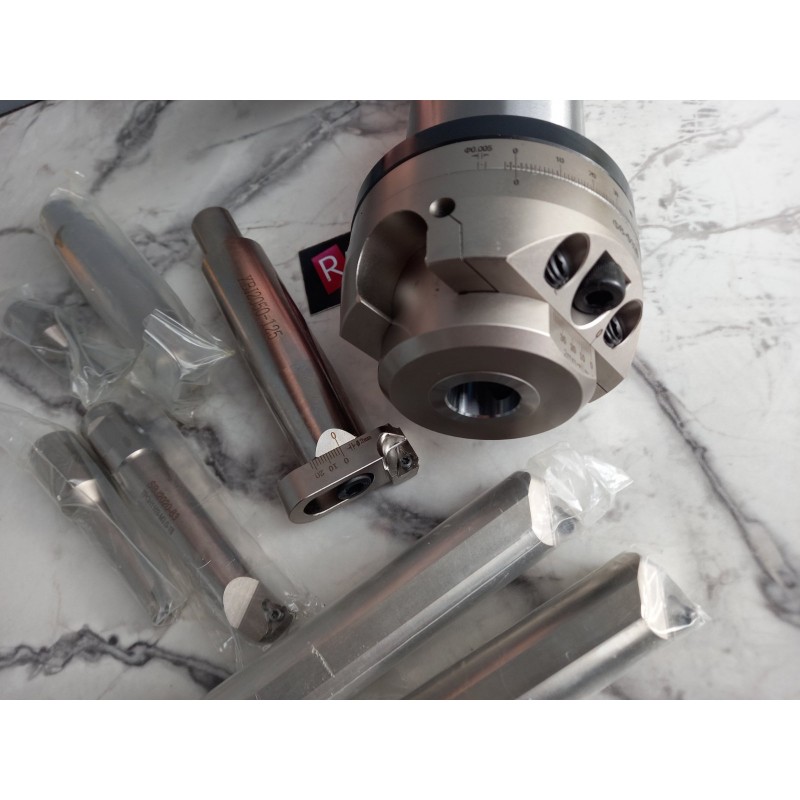

• Швидке виставляння (Scribe slide): Слайдерна система спрощує та прискорює попереднє регулювання різця на потрібний діаметр.
• Конструкція корпусу 88 мм: Оснащена кількома посадковими отворами (центральне Ø20 мм та поздовжнє Ø25 мм). Це дозволяє переставляти різці під будь-який діаметр від 8 до 320 мм без втрати жорсткості.
• Вібростійке фланцеве з'єднання: Планка з фіксатором зворотного ходу створює щільну посадку на хвостовику, ефективно гасячи вібрації під час різання.
• Глибоке розточування: Наскрізне посадкове місце дозволяє використовувати подовжені твердосплавні вольфрамові борштанги для роботи в глибоких отворах.

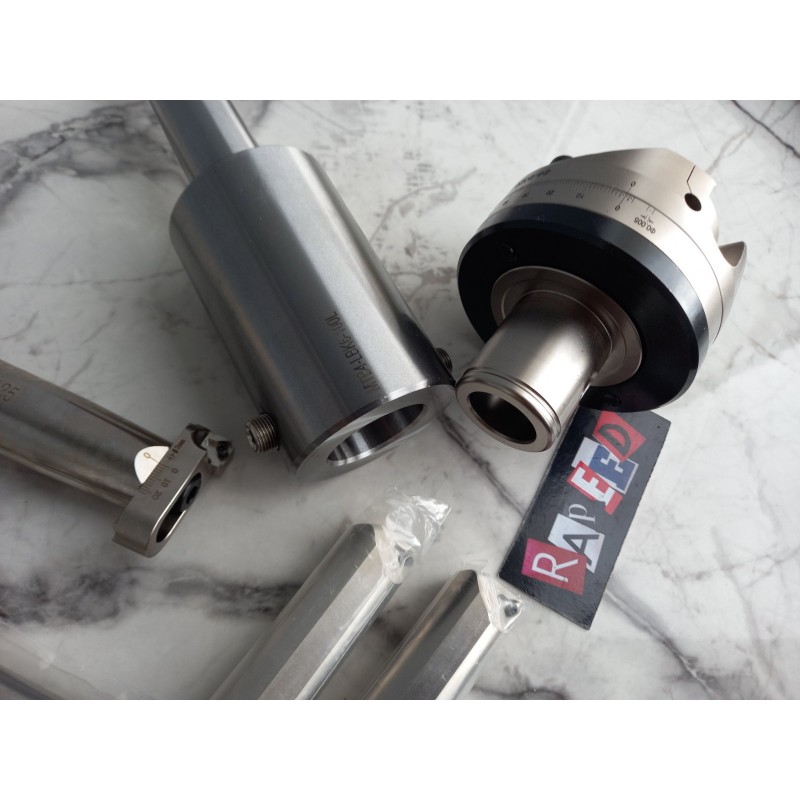

• Модульне кріплення LBK: Легша за стандартні аналоги система дозволяє за потреби швидко замінити хвостовик MTB4 на інший тип (SK, CAT, BT).

Технічні характеристики:

• Хвостовик: MTB4 (система LBK)

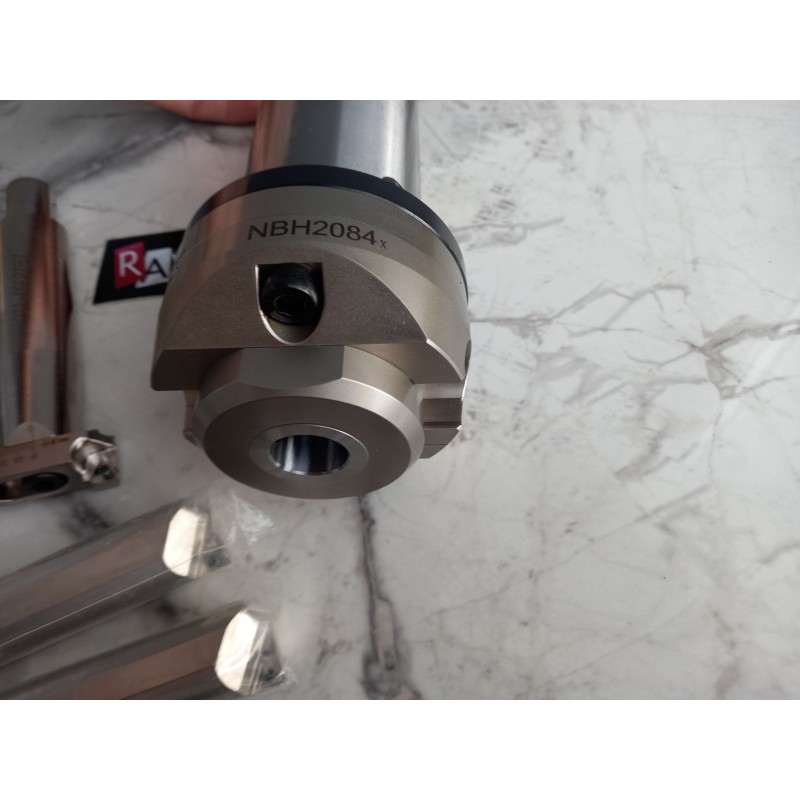

• Головка: NBH2084X (діаметр корпусу 88 мм)
• Діапазон розточування: Ø 8 – 320 мм
• Точність регулювання: 0,005 мм (загальна точність системи 0,005–0,008 мм)
• Робочі оберти: до 2600 об/хв
• Сумісні пластини: TBGT, TPGH (купуються окремо)

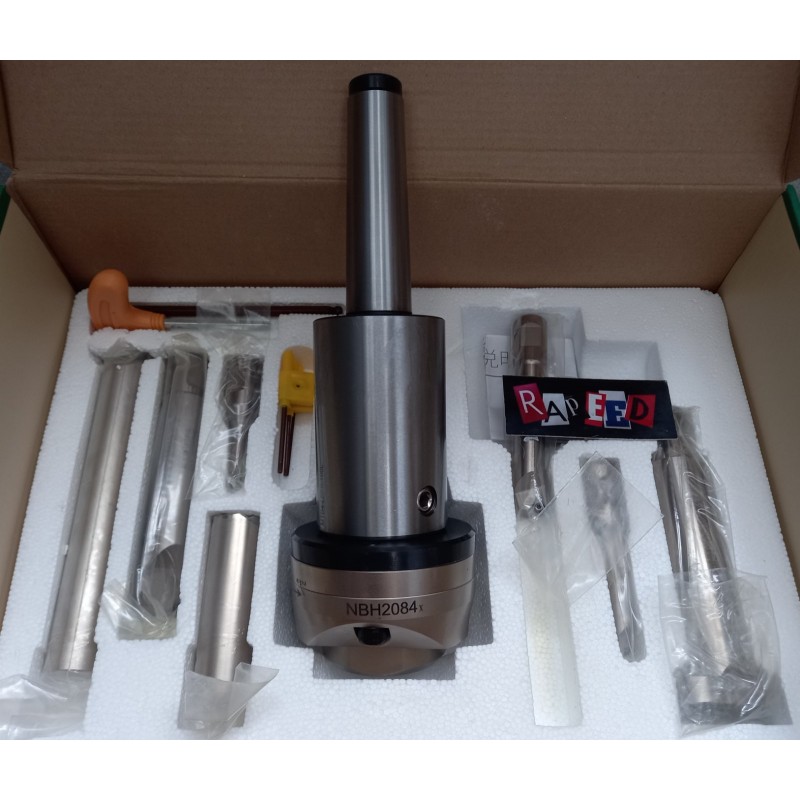

Комплектація:

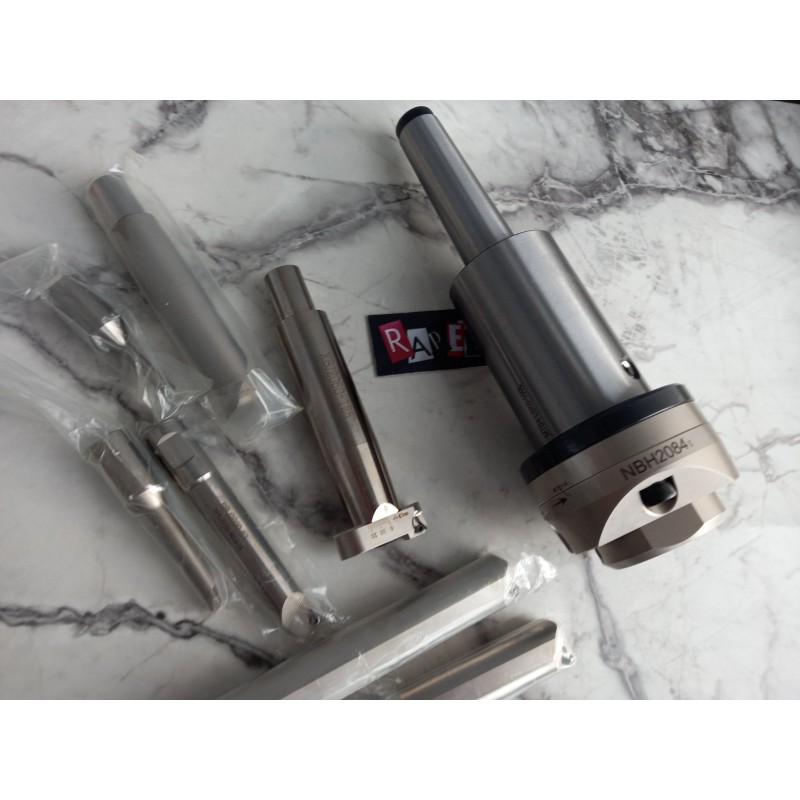

1. Фрезерний патрон MTB4 (з кріпленням LBK).
2. Мікрометрична розточувальна головка NBH2084X.

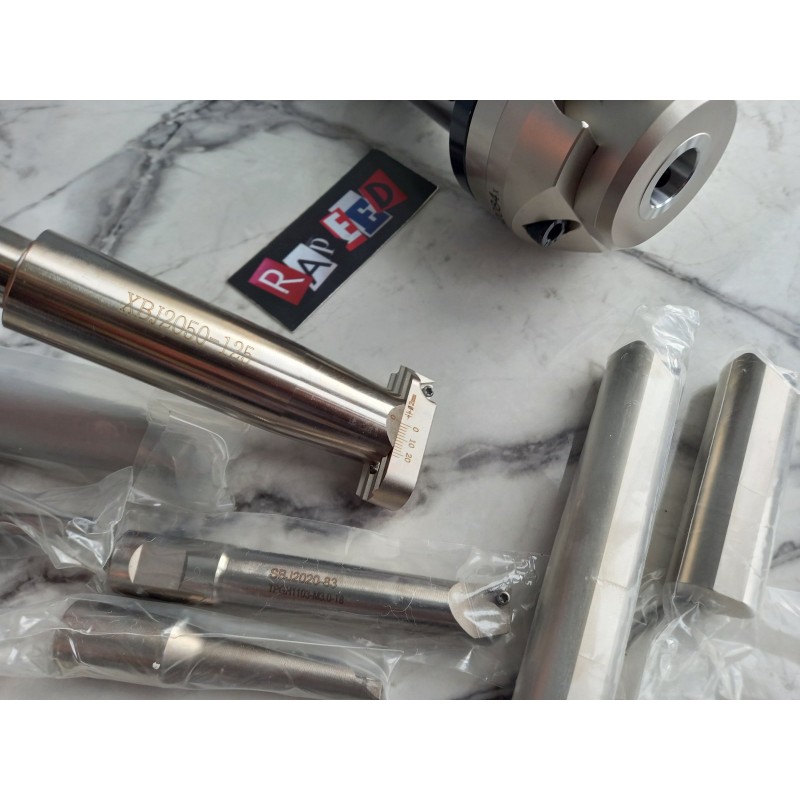

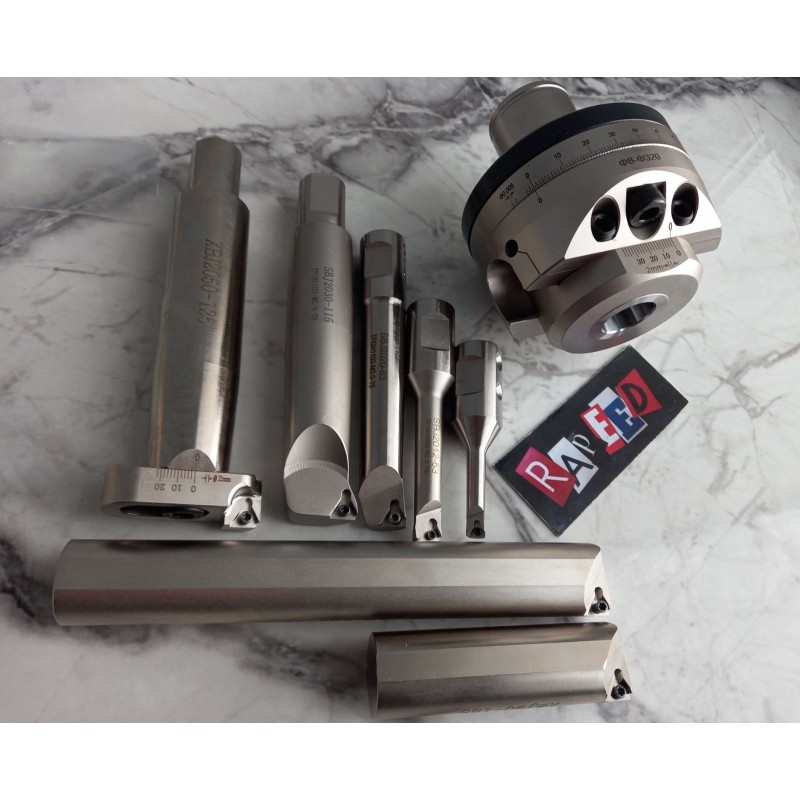

3. Набір розточувальних борштанг / різців (7 шт., без пластин).
4. Набір сервісних ключів для налаштування.
5. Захисний транспортувальний картонний кейс.

Примітка: Твердосплавні пластини  обираються під конкретні завдання та в комплект не входять.
