Опис

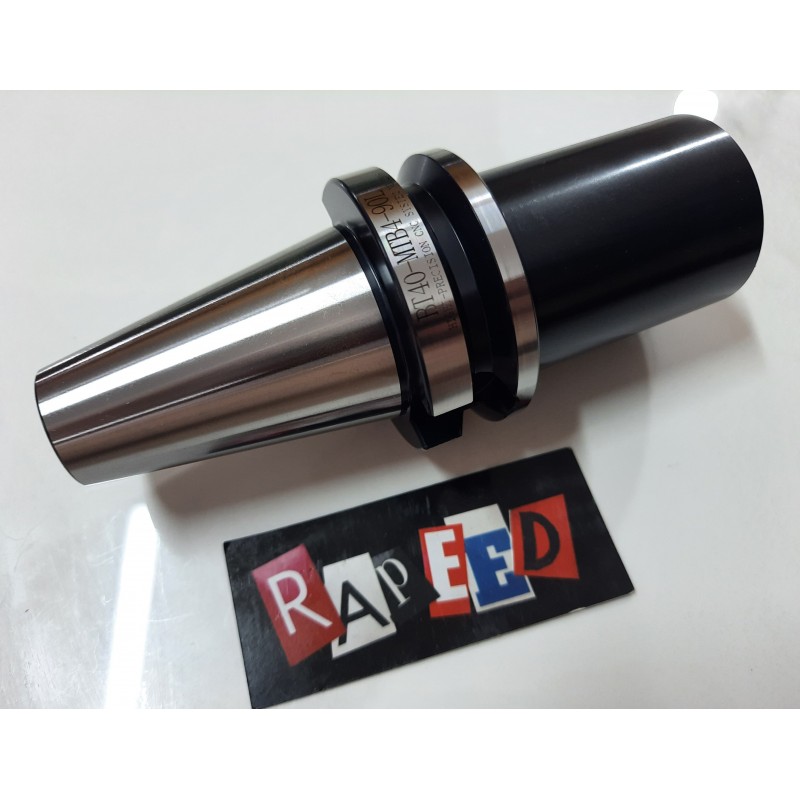

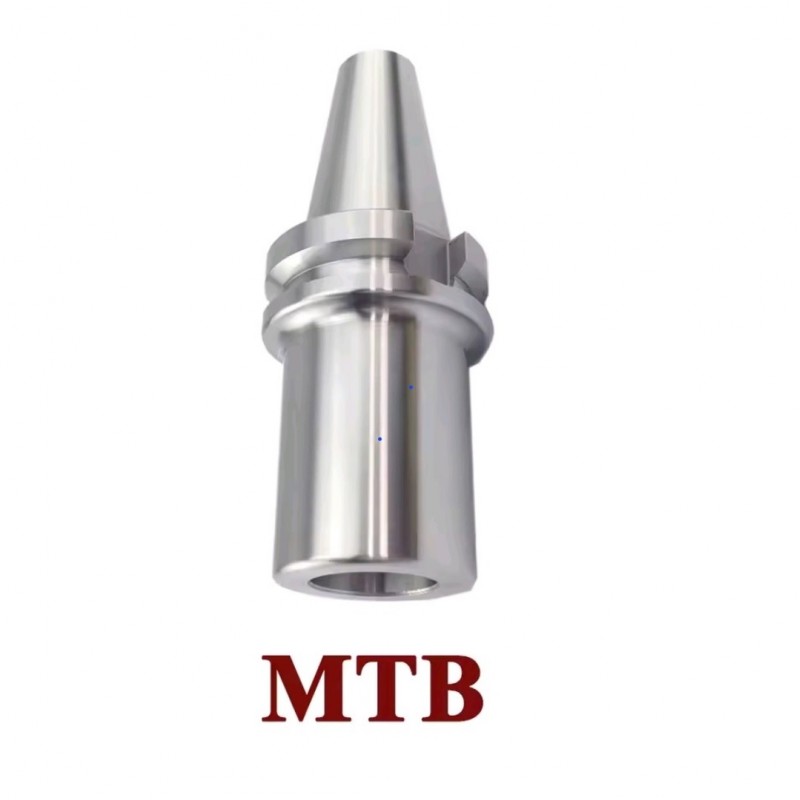

Перехідна оправка BT40-MTB4-90 (стандарт MAS 403 / ISO 7:24) розроблена для жорсткого та високоточного базування інструменту з конусом Морзе (свердла, розгортки, зенкери тощо) у шпинделях вертикальних і горизонтальних обробних центрів та фрезерних верстатів із ЧПК. Конструкція повністю адаптирована під передачу високих крутних моментів під час силового різання.

Технічні характеристики:

Стандарт хвостовика: BT40 (згідно з ISO 7:24 / MAS 403)

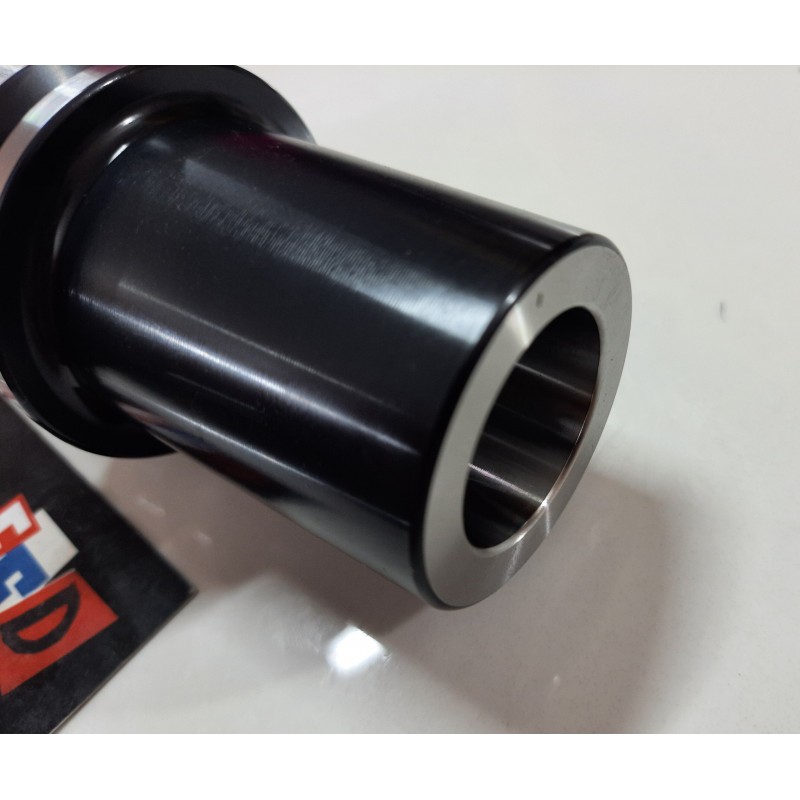

Внутрішній посадковий конус: MTB4 / КМ4 (конус Морзе №4 з внутрішньою різьбою згідно з DIN 228-1 B)
Ефективний виліт (робоча довжина): 90 мм
Радіальне биття (точність): у межах до 0,008 мм, що забезпечує мінімальну вібрацію та високу чисту якість обробки поверхні.

Конструктивні особливості та переваги:

Надійна фіксація: На відміну від стандартних оправок з вибиванням, інструмент із конусом Морзе жорстко затягується в патроні за допомогою спеціального силового болта на різьбу.

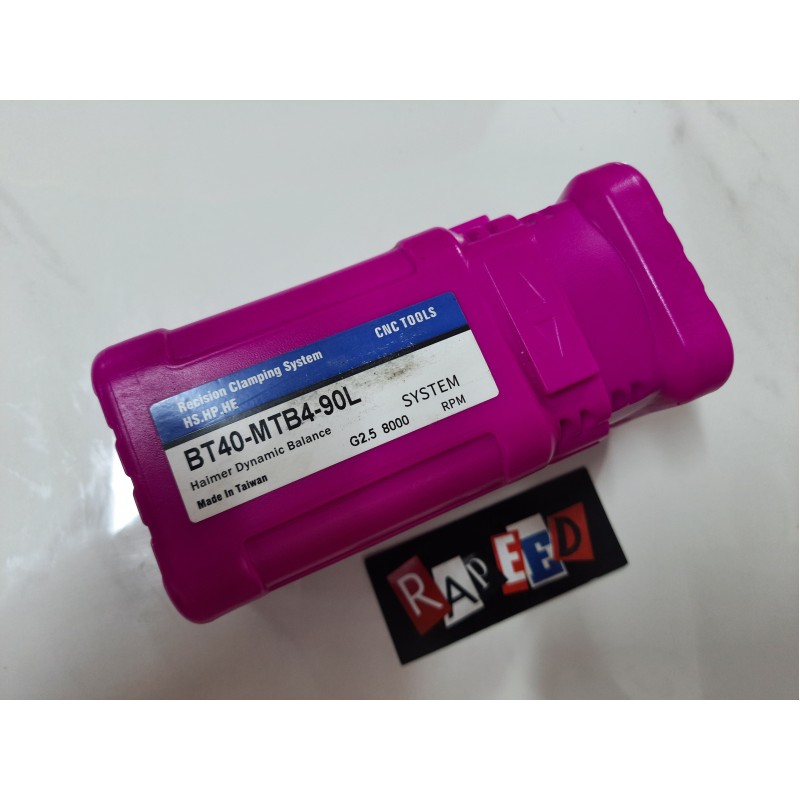

Комплектація: Фіксуючий болт постачається в комплекті разом із патроном.
Матеріали та термообробка: Виготовлена з легованої цементованої сталі високої міцності. Робочі поверхні загартовані до показників HRC 56–58, що гарантує зносостійкість і тривалий ресурс експлуатації під інтенсивними циклічними навантаженнями
